Uno de los grandes desafíos en odontología digital es lograr una referencia confiable del plano oclusal en relación con el plano horizontal y la postura natural del paciente. Aunque los articuladores digitales de exocad ofrecen un posicionamiento estándar, este no refleja siempre la realidad clínica, y esa diferencia puede comprometer tanto la estética como la función desde el inicio del diseño.
Con esa problemática en mente, en 2018 desarrollé y patenté el alineador SAT3D, un dispositivo pensado para transferir con precisión la posición analógica del plano oclusal a cualquier modelo de articulador digital en exocad. Hoy presento una nueva versión de este sistema, acompañada de un protocolo de trabajo específico y librerías diseñadas para cada articulador.
Un dispositivo, un objetivo: precisión
El SAT3D está compuesto por tres elementos que trabajan en conjunto:
- Horquilla oclusal
- Rótula de ajuste
- Frente con marcadores para escaneo
Su diseño permite registrar la posición real del plano oclusal en boca, nivelarla con respecto al plano horizontal y trasladar esa referencia al entorno digital con la máxima exactitud posible.
El protocolo de trabajo
El procedimiento es sencillo y consta de cuatro pasos principales:
- Colocar la horquilla con silicona de registro en el maxilar superior y escanear su relación con los dientes.
- Conectar el frente con marcadores y nivelarlo con el plano horizontal (ya sea con un nivel de burbuja o con un plano de Fox).

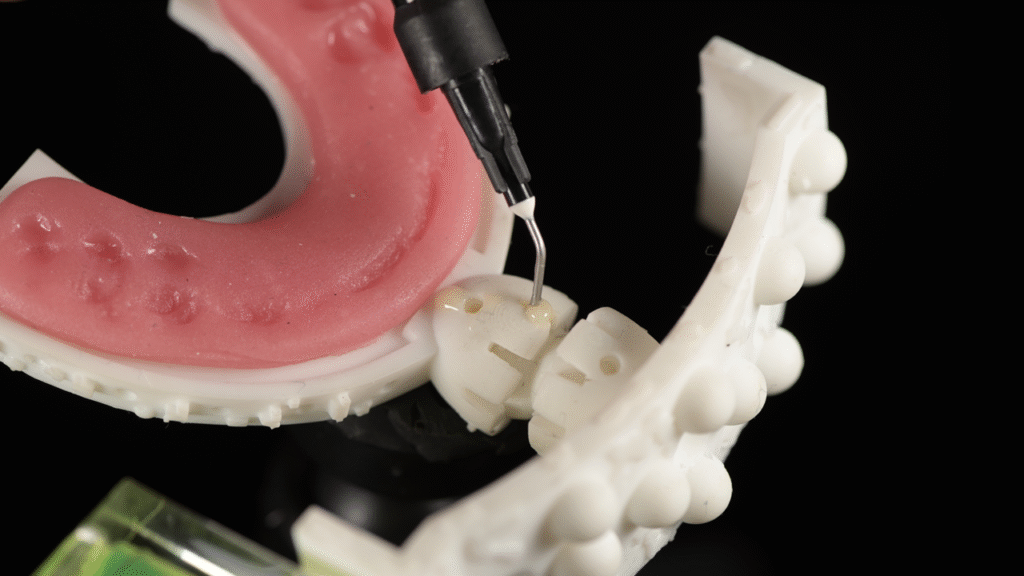

- Fijar la rótula con composite flow y completar el escaneo del conjunto fuera de la boca.

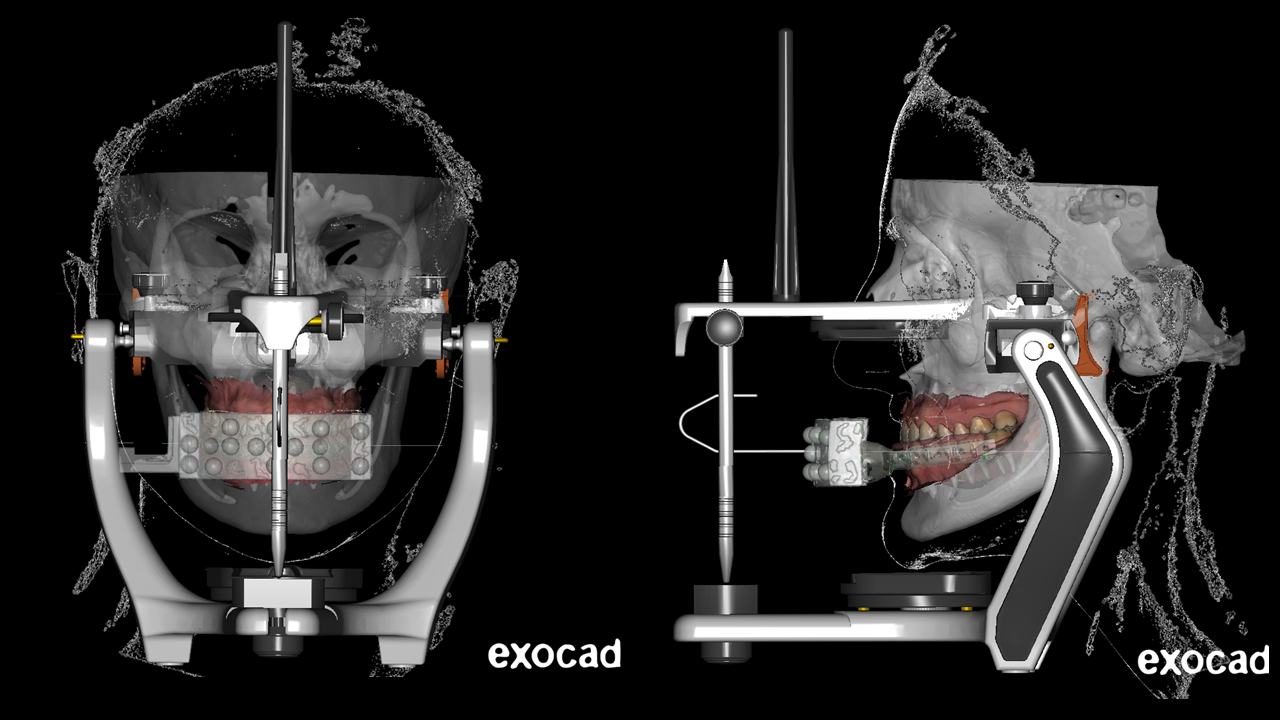

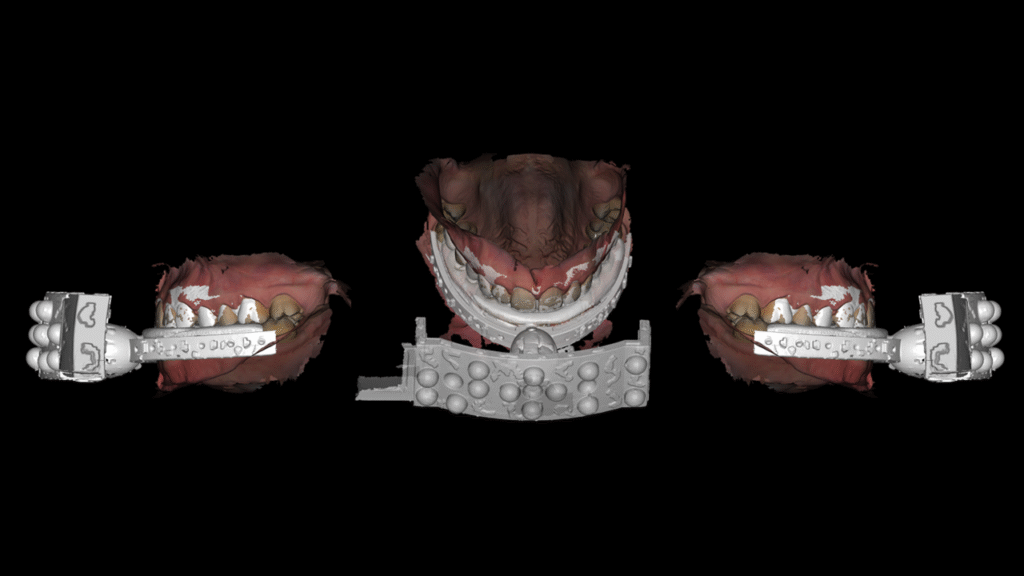

- Alinear el modelo intraoral al SAT3D utilizando la referencia dental y transferirlo luego al articulador digital a través del frente del dispositivo.
Más allá del articulador digital
El SAT3D también puede emplearse en flujos sin articulador digital. En esos casos, al realizar un escaneo facial con el dispositivo nivelado en boca, el paciente queda representado en posición de horizontalidad dentro del software, aportando igualmente una referencia fiable.
El resultado: un modelo correctamente alineado desde el inicio del proceso digital, con la seguridad de estar trabajando sobre la verdadera posición del plano oclusal.
El SAT3D Plano Oclusal ya se encuentra disponible para descarga en la sección Productos de nuestra web.
